Vertrauen durch Verlässlichkeit.

KLINGER
TOPLINE K3222

横截面为方形的膨胀石墨带材压缩填料。

应用领域

具有高性价比的⾼性能阀门和泵用填料;

适⽤于各种化学介质,包括蒸汽、油、油脂和大多数酸和碱。

特性与优势

  • 高性价比;
  • 具有优异的导热性和弹性,因此不受温度或压⼒波动的影响;
  • 具有完全柔性,仅需极⼩的压盖压⼒就能实现密封;
  • 具有优异滑动性能的⾃润滑填料,其柔软、贴合的特性确保了运动部件不会磨损,并最⼤限度地减少了阀杆和轴上的⽯墨堆积。
KLINGER TOPLINE K3222

规格

规格(MM) ⻓度(M) 规格(MM) ⻓度(M)
3.2 x 3.2 8 12.5 x 12.5 8
5.0 x 5.0 8 14.0 x 14.0 8
6.5 x 6.5 8 16.0 x 16.0 8
8.0 x 8.0 8 19.0 x 19.0 8
9.5 x 9.5 8 22.0 x 22.0 8
11.0 x 11.0 8 25.0 x 25.0 8

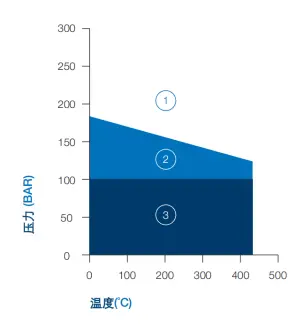

P-T图

使⽤指南

使⽤指南

①注意:可能适用,但有必要向KLINGER寻求建议。

②注意:通常令人满意,但建议您向KLINGER寻求建议。

③通常无需咨询即可满意使用

注意 :在任何情况下都必须考虑化学兼容性

特性参数

性能 指标值
最低温度 -200 ˚C
最⾼蒸汽温度 650 ˚C
最⾼温度 430 ˚C
最⾼静压⼒ 280 bar
最⼤速度 20 m/s
pH 范围 0 – 14

填料不能同时承受最大温度 、压力和速度。
