金属齿形垫
金属齿形垫

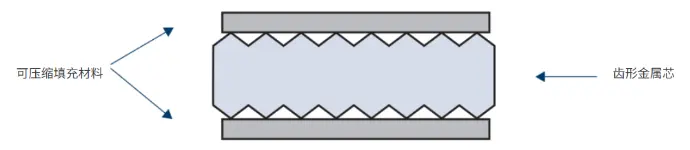

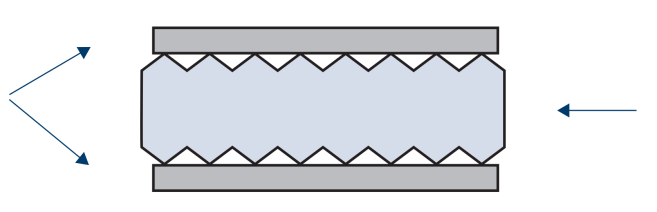

齿形垫通常由锯齿状金属做为芯材，表面覆盖软密封材料。金属芯的每个接触面都经过机械加工，形成同心锯齿，这些锯齿在固定、防松、密封和减震等方面都发挥着重要作用，确保机械设备稳定、安全和高效的运行。表面覆盖的软密封层不仅避免对金属的直接接触，起到缓冲和减震的作用，且能可靠、紧密的结合，保持稳定的性能，确保长期有效的密封，适用于不同工况。齿形垫既结合了软密封材料的优势，又具有金属垫片的密封完整性。
齿形垫的软密封层材质多样，最常用的软密封材料有柔性石墨，除此之外还有化学稳定性极高的PTFE聚四氟乙烯以及耐高温的云母材料。
| 软密封层材质 | 最高温度 |
|---|---|
| 柔性石墨 | 550℃ |
| PTFE | 260℃ |
| 云母 | 1000℃ |
| KLINGERSIL® C-4430 | 250℃ |
可根据实际应用中的介质兼容性和温度要求来选择不同的金属芯材。
| 金属芯材质 | 最高温度 |
|---|---|
| 不锈钢316 | 650℃ |
| 不锈钢304 | 650℃ |
| Duplex UN S31803 | 800℃ |
| 不锈钢347 | 870℃ |
| 不锈钢321 | 870℃ |
| Monel 400 | 800℃ |
| Nickel 200 | 600℃ |
| Titanium Gr 2 | 500℃ |
| Hastelloy B-2/B-3 | 700℃ |
| Hastelloy C-276 | 700℃ |
| Inconel 600 | 1000℃ |
| Inconel 625 | 1000℃ |
| Incoloy 825 | 600℃ |
| Zirconium | 500℃ |
| Super Duplex | 600℃ |
| 245 SMO | 600℃ |
| TitaniumGr7 | 500℃ |
| HastelloyC-22 | 700℃ |
| HastelloyG-31 | 800℃ |
| Alloy 20 | 600℃ |
KLINGER® Maxiprofile Type 109
- 适用于多种介质如蒸汽、油、烃类等，还可根据需要进行定制，以适应更具侵蚀性的化学物质；
- 用于需要高密封完整性的工况，例如氯气等；
- 特别适用于热交换器；
- 具有宽应力范围的高压垫片；
- 即使在低螺栓载荷下也能保持优异的密封性；
- 可重复使用金属芯，可以在使用后更换软密封层；
- 软密封材料：柔性石墨、PTFE聚四氟乙烯、KLINGERSIL®和KLINGER®软密封材料。
| 金属芯材质 | 316L-3.0,4.0,5.0mm |
| 软密封层 | 柔性石墨-0.5mm |
| 软密封层密度 | 1g/cm3(alternative0.7g/cm3) |
| 最高温度 | 550℃ |
| 最高承压能力 | >400bar |
| 适用于 | 符合ASME B16.5、DIN标准和BS 10标准的法兰，还可根据客户需求提供定制。 |
| LA1 | 带外环（整体式）的金属齿形垫适用于平面和凸面法兰 |
| LA2 | 不带外环的金属齿形垫，适用于榫槽法兰（T & G型法兰），有阴阳卡槽的公母法兰（M & F型法兰）和凹面法兰 |
| LA3 | 带外环（分体式）的金属齿形垫适用于凸面和平面法兰 |
| CA1,2y3 | 与LA1,LA2,LA3型式相同，适用于低螺栓载荷的应用。 |
LA1
LA3
LA2
KLINGER® Maxitherm
- 适用高温和低螺栓载荷的工况；
- 特别适用于热交换器；
- 具有宽应力范围的高压垫片；
- 即使在低螺栓载荷下也能保持优异的密封性；
- 可重复使用金属芯，可以在使用后更换软密封层；
| 金属芯材质 | Inconel 600 - 3.0, 4.0 or 5.0 mm |
| 软密封层 | 云母-0.5mm |
| 软密封层密度 | 1g/cm3(alternative0.7g/cm3) |
| 最高温度 | 900℃ |
| 最高承压能力 | >40bar |
| 适用于 | 符合ASME B16.5、DIN标准和BS 10标准的法兰，还可根据客户需求提供定制。 |
| LA1 | 带外环（整体式）的金属齿形垫适用于平面和凸面法兰 |
| LA2 | 不带外环的金属齿形垫，适用于榫槽法兰（T & G型法兰），有阴阳卡槽的公母法兰（M & F型法兰）和凹面法兰 |
| LA3 | 带外环（分体式）的金属齿形垫适用于凸面和平面法兰 |
| CA1,2y3 | 与LA1,LA2,LA3型式相同，适用于低螺栓载荷的应用。 |
LA1
LA2
LA3
