金属环垫
金属环垫

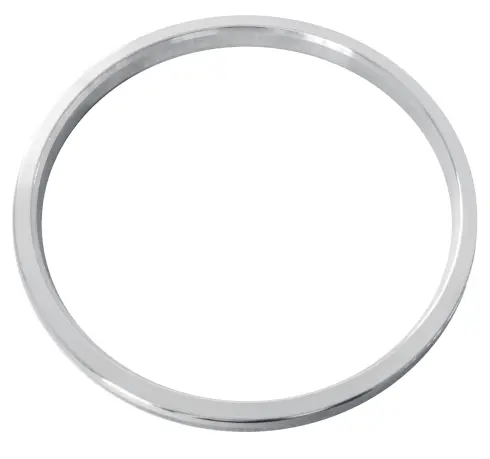

金属环垫是重型高压垫片，主要用于石油天然气、原油精炼和石化行业。
金属环垫是精密工程设计的部件，与精密机械加工的法兰一起使用。符合ASME B16.20 标准和API 6A 标准。
| 型式 | 管道尺寸 | 标准 |
|---|---|---|
| R型 （截面为椭圆形和八角形） | 1/2” - 24” | ASME B16.20 150-2500 |
| 260℃ | 白色条纹 | |
| 1000℃ | 浅绿色条纹 | |
| RX型 | 1 1/2” - 24” | ASME B16.20 720 -5000 |
| 26” - 36” | 300 - 900 ASME B 16.20 | |
| 1 1/2” - 20” | API 6A A系列 | |
| BX型 | 1 11/16” - 21 1/4” | ASME B 16.20 5000 - 20000 |
金属环垫材质
金属环垫的材料主要取决于介质的化学相容性以及法兰的硬度。
金属环垫材质的硬度应低于法兰材质硬度，以确保金属环垫有足够的变形空间，不会对法兰面造成损伤。
| 金属材质 | 最大硬度 | 温度范围 | 标识 |
|---|---|---|---|
| 软铁 | 90 | -60 - 500℃ | D |
| 低碳钢 | 120 | -40 - 500℃ | S |
| 4-6% Cr1/2% Mo | 130 | -40 - 650℃ | F5 |
| 304 | 160 | -250 - 550℃ | S304 |
| 316 | 160 | -110 - 800℃ | S316 |
| 321 | 160 | -250 - 800℃ | S321 |
| 347 | 160 | -250 - 800℃ | S347 |
| 410 | 170 | -20 - 500℃ | S410 |
| Monel (NO4400) | 135 | 400℃ | NO4400 |
| UNS NO8904 | 180 | 400℃ | 904L |
| Inconel 625 | - | 650℃ | 625 |
| Incoloy 825 | - | 450℃ | 825 |
| Hastelloy c-276 | - | 450℃ | C-276 |
| Titanium | - | 350℃ | TI |
金属环垫形式
金属缠绕垫有多种搭配和材质可供选择，下面是几种常见的组合形式：
截面为椭圆形的R型金属环垫
- 标准R型金属环垫；
- 适用于RTJ法兰；
- 符合ASME B 16.5标准 Class 150 - 2500以及API 6B标准 Class5000；
- 软铁和碳钢金属环表面镀锌以防止腐蚀；
- 所有金属环垫都标有环号、材质、生产日期和API认证。
BX型金属环垫
- 耐高压，符合API 6BX标准 Class 20000；
- BX型金属环垫由增强法兰接触面上的垫片底座压力而产生的内部系统压力进行自我密封控制；
- 自紧密封作用，随着内压的增大，密封力也随之增大；
- BX型金属环垫，可提供减压孔避免有流体隐藏在垫片下方；
- 可对此金属环垫钻孔，改装为适合水下安装的SBX型金属环垫。
截面为八角形的R型金属环垫
- 八角形金属环垫为椭圆形金属环垫的升级版；
- 适用于平槽法兰；
- 符合ASME B 16.5标准 Class 150 - 2500 ，ASME B16.47 A法兰系列以及API 6B标准 Class5000；
- 软铁和碳钢金属环表面镀锌可防止腐蚀；
- 所有金属环垫都标有环号、材质、生产日期和API认证。
RX型金属环垫
- 可与标准R型金属环垫互换；
- 自紧密封作用，随着内压的增大，密封力也随之增大；
- RX型金属环垫在使用时首先用外密封面与法兰接触，高系统压力会产生高底座应力，通过压紧从而形成密封作用；
- 可对此金属环垫钻孔，改装为适合水下安装的SRX型金属环垫；
- 符合ASME B 16.5标准， API 6B标准 Class5000准和ASME B16.47 A法兰系列。
