金属缠绕垫
金属缠绕垫
金属缠绕垫在工艺流体压力和温度变化、法兰旋转、螺栓松弛和蠕变引起的波动载荷作用下具有恢复能力。
金属缠绕垫的基础密封元件由预制成型的金属缠绕条和柔软可压缩的密封材料制成。在压紧过程中，密封材料被致密化，并在密封垫片固定时填充法兰表面的缺陷。预制金属条和填料使金属缠绕垫不仅具有机械阻力，同时还有一定的弹性。
填料材质
金属缠绕垫有多种填料可供选择，可根据工况的要求选择合适的填料：
| 填料材质 | 最高温度 | ASME B16.20颜色编码 |
|---|---|---|
| 石墨 | 500℃ | 灰色条纹 |
| PTFE | 260℃ | 白色条纹 |
| 云母 | 1000℃ | 浅绿色条纹 |
| 云母和石墨 | 900℃ | - |
金属材质
| 金属缠绕条材质 | 最高温度 | ASME B16.20颜色编码 |
|---|---|---|
| 碳钢 | 500℃ | 银色 |
| SS304 | 650℃ | 黄色 |
| SS316L | 800℃ | 绿色 |
| Duplex UN S31803 | 800℃/td> | N/A |
| SS347 | 870℃ | 蓝色 |
| SS321 | 870℃ | 蓝绿色 |
| Monel 400 | 800℃ | 橘色 |
| Nickel 200 | 600℃/td> | 红色 |
| Titanio Gr 2 | 500℃ | 紫色 |
| Hastelloy B-2/B-3 | 700℃ | 棕色 |
| Hastelloy C-276 | 700℃ | 米色 |
| Inconel 600 | 1000℃/td> | 金色 |
| Inconel 625 | 1000℃ | 金色 |
| Inconel X-750 | 1000℃ | N/A |
| Incoloy 825 | 600℃ | N/A |
| Zirconio | 500℃/td> | N/A |
| Super Duplex | 600℃ | N/A |
| 254 SMO | 600℃ | N/A |
| Titanio Gr7 | 500℃ | N/A |
| Hastelloy C-22 | 700℃/td> | N/A |
| Hastelloy G-31 | 800℃ | N/A |
| Alloy 20 | 600℃/td> | N/A |

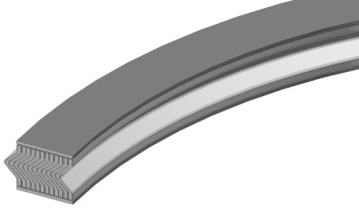

基础密封元件
金属缠绕垫的基础密封元件由几层特殊成形的连续"V"形金属带与软填充材料相互交替缠绕而成。"V"型结构可以使密封垫片起到弹簧的作用，并且经过精心控制，使密封元件具有最佳的压缩和回弹特性。可在基础密封元件上添加金属外环和内环，增加垫片的机械性能和密封性能。
全自动缠绕机时刻监控和自动调整缠绕带的张力，整个生产过程保持垫片密度均匀。在垫片内部提供了类似弹簧的作用，即使在受到波动的压缩载荷时也能保持良好的密封性。
法兰面粗糙度
金属缠绕垫可适用于不同粗糙度的法兰面，应用范围如下所示，仅供参考：
| 级别 | 粗糙度 | |
|---|---|---|
| 一般 | 3.2 - 6.3 µm | 125 - 200 µ" |
| 高级 | 3.2µm | 125µ" |
| 真空级 | 2.0µm | 80µ" |
厚度
金属缠绕垫的制造具有许多标准厚度，当压缩到指定厚度时，获得最佳的密封性能。
金属缠绕垫的厚度以金属缠绕条的厚度为准，而不是填料的厚度。
标准如下所示：
| 初始厚度 | 安装后厚度 |
|---|---|
| 2.5mm | 2.0mm |
| 3.2mm | 2.5mm |
| 4.5mm | 3.0-3.2mm |
| 6.4mm | 46.-4.8mm |
| 7.2mm | 4.8-5.0mm |
组合形式
金属缠绕垫有多种搭配和材质可供选择，下面是几种常见的组合形式：

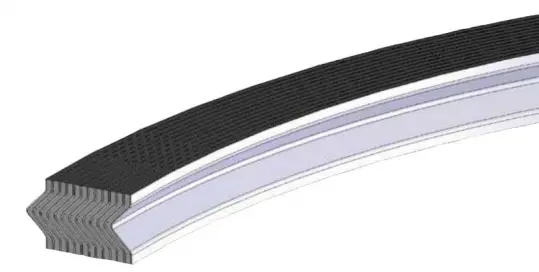

CRIR型
- 金属缠绕垫的基础密封元件；
- 添加金属内环和金属外环；
- 适用于高温高压工况；
- 适用于凸面法兰和平面法兰；
- 有效防止湍流和腐蚀对法兰的损伤；
- 有效防止对垫片孔和内部缠绕部分的损伤；
- 内环起到隔热和防腐蚀的作用；
- 预制金属条和填料有多种材质可供选择；
- 是一款通用垫片，非常适用于严苛工况。

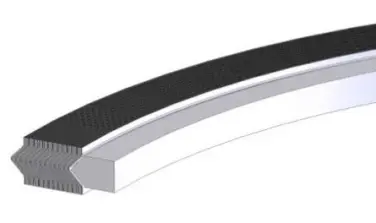

R型
- 基础款，仅有金属缠绕垫的基础密封元件，不带任何内环或外环；
- 预制金属条和填料有多种材质可供选择；
- 适用于高温高压工况；
- 适用于榫槽法兰（T & G型法兰），有阴阳卡槽的公母法兰（M & F型法兰）和平面法兰；
- 是一款通用垫片，非常适用于严苛工况。

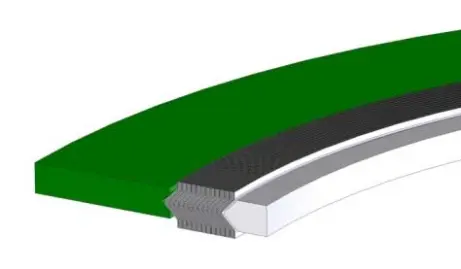

CR型
- 金属缠绕垫的基础密封元件；
- 仅添加金属外环；
- 金属外环起到定位和压缩止动的作用；
- 适用于凸面法兰和平面法兰；
- 是一款通用垫片。

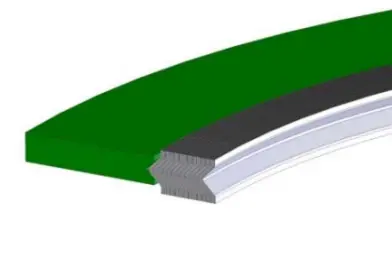

R Graflex
- 表面附有一层0.5mm厚的具有一定弹性的Graflex涂层；
- 主要用于检修孔的密封；
- 适用于螺栓载荷低；或是密封面不均匀的工况；
- 适用于榫槽法兰（T & G型法兰），有阴阳卡槽的公母法兰（M & F型法兰）和平面法兰。

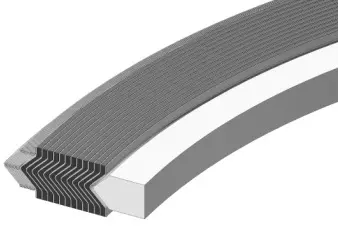

RIR型
- 金属缠绕垫的基础密封元件；
- 仅添加金属内环；
- 耐高压、耐高温；
- 用于有阴阳卡槽的公母法兰（M & F型法兰）；
- 预制金属条和填料有多种材质可供选择；
- 是一款通用垫片，非常适用于严苛工况。

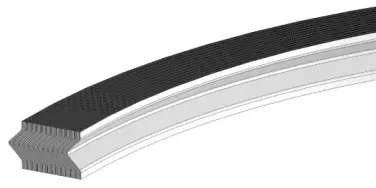

HTX型（适用于热交换器）
- 金属缠绕垫的基础密封元件，并添加了内环和外环；
- 内环可带有过渡条，也可在过渡条外包覆金属或过渡条加软密封；
- 可根据客户需求进行定制；
- 预制金属条和填料有多种材质可供选择；
- 外环使用薄金属缠绕条加强稳定性，大直径垫片适用于较窄的》热交换器。
