如何正确安装法兰，让KLINGER克林格垫片性能更好发挥（下）

我们分上下两部分阐述了法兰安装的注意事项，在上一篇文章中我们对法兰连接安装的五点注意事项进行了详细的说明，揭示了五大常见的错误做法，在这篇文章中我们将继续深入探讨法兰连接的正确安装方法，让KLINGER克林格垫片在应用中性能得到更好地发挥，确保法兰连接的稳定与可靠。

1、法兰的组装

正确组装法兰，特别是在垂直应用中，确保连接稳定且紧密至关重要。

错误做法：在垂直应用中，沿圆周方向逐一拧紧法兰螺栓。使用胶水或双面胶带来固定法兰面之间的垫片。

正确做法：对于垂直管道，在底部法兰预先安装定位螺栓，以确保垫片不会滑落。

对于平面法兰：垫片覆盖整个法兰表面，并且已经为螺栓预留了孔。

对于凸面法兰：密封面略高于其余的法兰表面。这是最常见的法兰类型。

2、垫片的定位

确保垫片正确放置是法兰连接按预期工作的关键。错误地定位可能会导致泄漏。

错误做法：将垫片以一定角度放置，使其超出法兰或伸入管道。

正确做法：始终将垫片置于法兰表面的中心。当法兰打开时，法兰槽在垫片上的压痕应呈均匀分布，环绕整个垫片。

使用定位螺栓时，垫片不会滑动。但带肩螺钉的定位精度和稳定性受多种因素影响，建议使用定位螺栓来确保垫片位置的正确。

在垂直安装时，定位垫片的关键在于确保法兰和管道的垂直安装，使用图纸和水平仪来准确定位，并严格按照安装步骤进行操作，以防止垫片滑落。

垫片应始终精确居中

3、螺母和螺栓

使用正确的螺母和螺栓组合对于确保连接的完整性和避免重新紧固时出现问题至关重要。

错误做法：在打开法兰连接时，将螺母和螺栓分开，以便稍后以不同的组合重新装配。

正确做法：在拆卸后，将每个螺母和螺栓成对放在一起。在重新组装法兰时，将每个螺母重新装到其原始配套的螺栓上。

螺母和螺栓之间的精确配合至关重要，以确保法兰连接具有所需的张力和强度。每个螺母和螺栓的螺纹和公差都略有不同，因此正确匹配螺母和螺栓非常重要。

螺母、螺栓和垫圈都应符合指定的标准

4、扭矩扳手

正确使用工具在精确控制所需拧紧扭矩方面起着重要作用，这确保了负载分布的均匀性。

错误做法：使用开口扳手或环形扳手并随机用力拧紧螺栓。这可能导致配对压力在法兰和垫片上分布不均匀，从而损坏连接。

正确做法：使用校准过的扭矩扳手来确保所有螺栓都被拧紧到相同的、正确的扭矩。分阶段拧紧螺栓，按照交叉模式进行。最后，再次以相同的扭矩围绕法兰以圆周方式逐个拧紧每个螺栓。这确保了所有螺栓都被均匀拧紧，没有遗漏。

使用扭矩扳手可以确保螺栓力在整个法兰上均匀分布。这一点特别重要，因为不均匀的力可能会损坏垫片或甚至整个法兰连接。

例如：如果你施加200 kN的力，这相当于20公吨的质量。相当于法兰对垫片施加了20吨的压力。因此确保这些力均匀分布十分重要。

当螺栓按照交叉模式拧紧时，螺栓对垫片和法兰的力会均匀分布，确保了法兰连接无泄漏。

5、螺栓拧紧

在法兰连接的安装过程中，以正确的顺序和扭矩拧紧螺母和螺栓是至关重要的。这可以确保负载均匀分布。这一步的错误可能导致严重的问题和安全风险。

错误做法：沿着法兰圆周逐个将螺母和螺栓拧紧至满扭矩。这会导致第一个螺栓承受过大的负载，并可能导致其他螺栓未得到足够的拧紧。法兰两半之间的间隙可能会变得不均匀，第一个螺栓甚至可能在负载下断裂。

正确做法：首先用手指轻轻拧紧螺母和螺栓。然后分阶段以交叉模式逐渐增加扭矩进行拧紧。这可以确保所有螺栓上的负载保持均匀，并防止法兰倾斜。

螺栓的交叉拧紧可以确保它们在法兰和垫片上的力均匀分布。这对于防止垫片、法兰和螺栓损坏至关重要。

将螺栓拧紧至极限很容易导致其破裂。在正式拧紧之前，用手指轻轻预紧所有螺栓是一个重要的步骤，它可以确保所有螺栓在正式拧紧过程中都能均匀受力，并减少法兰变形的可能性。

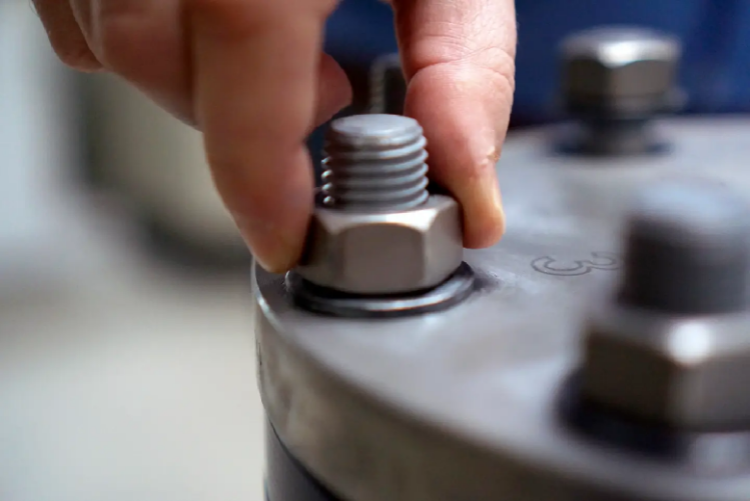

首先用手指轻轻拧紧螺母和螺栓

对比

在这个例子中，螺栓被分别按照两种不同的方式拧紧：一种是围绕法兰以圆周方式逐个拧紧（图A，错误方式），另一种是以交叉模式拧紧（图B，正确方式）。在每种情况下，我们都测量了作用在每个螺栓上的力和垫片的厚度。在这两种情况下，都使用了扭矩扳手。

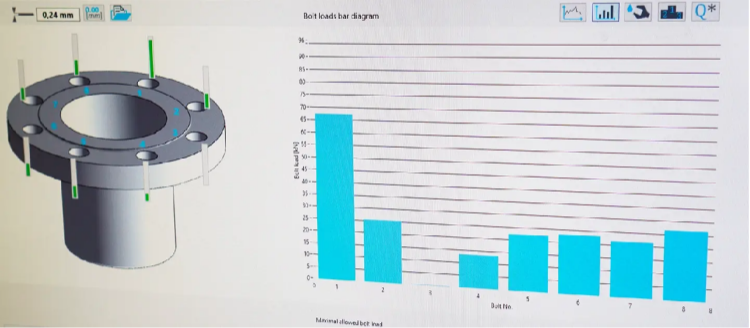

图A（错误拧紧方式）：螺栓逐个按圆周顺序拧紧，每个螺栓都被拧紧至100 Nm的扭矩。

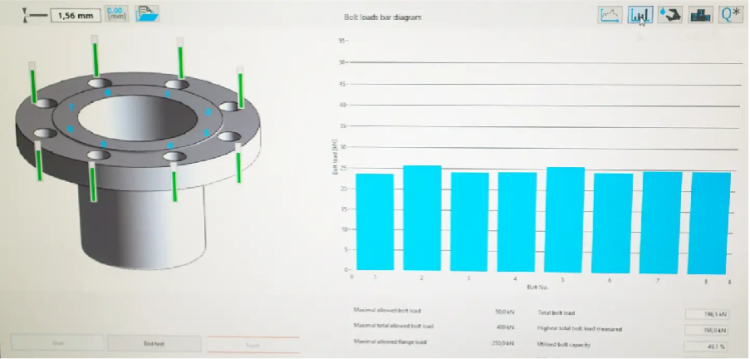

图B（正确拧紧方式）：螺栓是以交叉模式分阶段拧紧，分别拧紧至30 Nm、60 Nm和100 Nm的扭矩。

至此，整个法兰安装需要注意的十项内容已全部说明，同时也揭示了十大常见的错误做法，协助您避开这些陷阱，让KLINGER克林格垫片性能得以更好发挥，确保法兰连接的稳定与可靠。
